688楼承板设备

688型楼承板机参数：

1 自动内张紧开卷机　

a.装卷内径

b.    大装卷宽度 1000mm

c.    大装载重量 ：6000kg

d. 液压功率：3kw

e. 马达功率：3kw

f. 油缸内径：120mm

g. 工作压力：10Mpa

2 成型主机　

a. 机架排楼:24排：24 steps

b. 主轴材质45#钢调制处理，外径80mm .轧辊材质15GCR 轴承钢处理HRC58-60°。

d. 主电机功率：22kw

e. 轧制速度：9-12m/min

f. 支架350#工钢焊接

g. 轧辊表面镀硬铬厚度0.05mm.

3 液压切刀

a. 刀片材料：Cr12淬火处理

b. 切断系统：采用的液压驱动，成型后自动尺切断，不变形，无废料，   系数较高（主机停切断)

4 电控系统

a.屏显：采用5.7寸台湾台达触摸屏

b.主机计算机（PLC）:采用台湾台达DVP14ES

c.编码器：采用韩国奥托尼克斯ENC-1-1-1t-24

5 液压系统

a.采用台湾液压系统

b. 功率：4KW

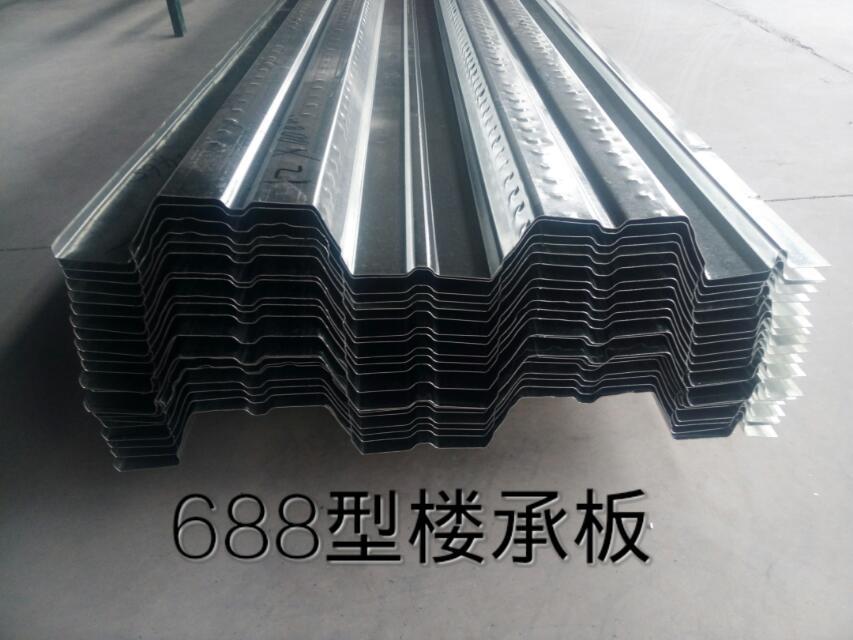

688型楼承板机的构造与使用方法：楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高51 mm ~76mm。工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。
